Eine Gegenüberstellung der Alternativen Erdreich und Luft

Die optimale Wärmequelle

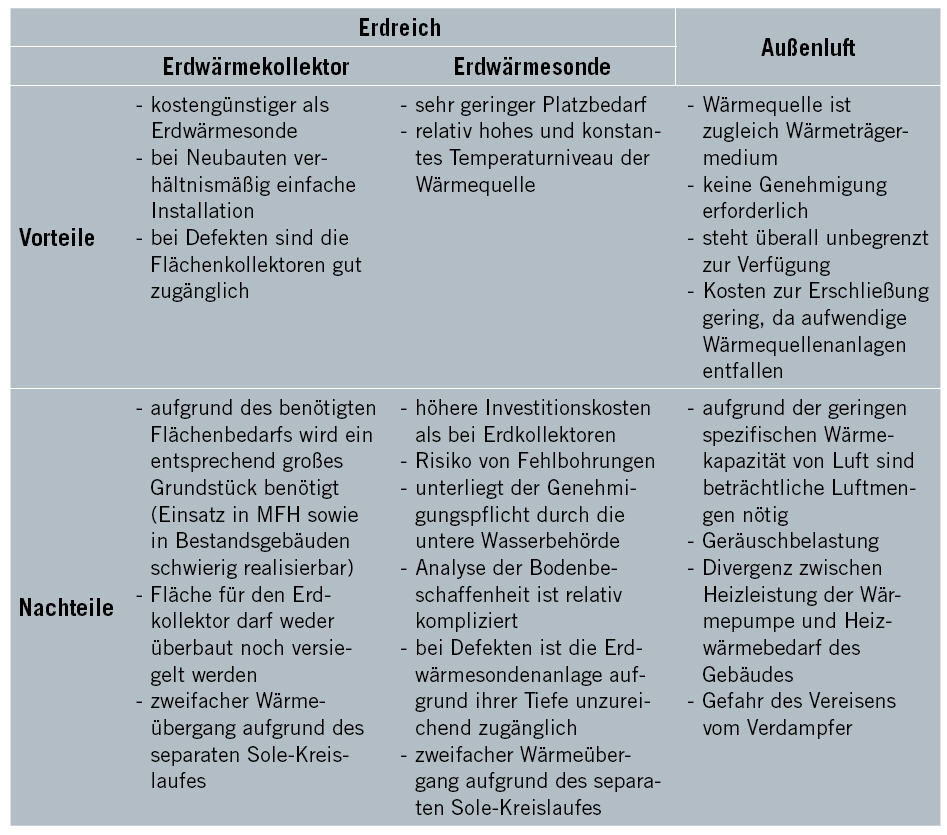

    Für diese Wärmequellen wurden vor der konkreten Planung des Einfamilienhauses allgemeine Vor- und Nachteile abgewogen, die in Tabelle 1 komprimiert dargestellt sind. Die Untersuchungen fokussierten sich beim Erdreich auf solegeführte Wärmequellenanlagen, wobei prinzipiell die zwei Technologien Erdwärmekollektor (horizontaler Flächenkollektor) und Erdwärmesonde (vertikale Kollektoren) in Betracht gezogen wurden.

    Für das geplante Einfamilienhaus mit einer Grundfläche von 264 m2 wurde nach DIN EN 12 831 eine Norm-Heizlast von 8,3 kW ermittelt, die für die Auswahl der Heizleistung der Wärmepumpe ausschlaggebend ist. In diesem Neubau wurde eine Flächenheizung vorgesehen, weil diese als Wärmenutzungsanlage für eine Wärmepumpe den günstigsten Verbrauch aufweist. Bei einer Norm-Außentemperatur von 14 °C wurde die Vorlauftemperatur mit 35 °C und die Rücklauftemperatur mit 28 °C gewählt. Die Auslegung der Wärmepumpenanlagen erfolgte in Zusammenarbeit mit der Firma NIBE Systemtechnik, die zu den größten Wärmepumpenherstellern in Europa zählt und deren deutsche Zentrale im niedersächsischen Celle angesiedelt ist.

    Auslegung einer Sole/Wasser-Wärmepumpe

    Bei der Sole/Wasser-Wärmepumpe entschied man sich für den Typ NIBE F1248-8, der aus dem eigentlichen Aggregat, einem integrierten Brauchwasserspeicher mit einem Volumen von 180 Litern, einer Elektroheizpatrone, Umwälzpumpen und dem Regelgerät besteht. Folgende Kenndaten sind den Herstellerunterlagen zu entnehmen:

    • Heizleistung bei B0/W35: Q·WP = 8,01 kW,
    • elektrische Leistungsaufnahme:Pel = 1,74 kW,
    • Leistungszahl bei B0/W35: εN = 4,6,
    • Volumenstrom Solekreislauf: V·S = 1,2 m³/h.

    Neben den zwei prinzipiell bestehenden Technologien von Wärmequellenanlagen für das Erdreich sprich Erdwärmekollektor und Erdwärmesonde ist zusätzlich der NIBE Kompaktabsorber mit in die Untersuchungen eingeflossen, bei dem es sich um eine weiterentwickelte Form des Erdwärmekollektors handelt. Wie in Bild 1 ersichtlich, bestehen die Kompaktabsorber aus vorkonfektionierten Polypropylenmatten mit eingebundenen Kapillaren und arbeiten nach dem sog. Low-Flow-Prinzip, d. h. das Wärmequellenmedium strömt mit einer sehr geringen Geschwindigkeit durch die Kapillaren der 5 m langen Absorbermatten. Dies ermöglicht bei relativ geringen Investitionskosten und einer erheblichen Reduzierung der erforderlichen Entzugsfläche einen sehr guten Wärmeentzug aus dem Erdreich.

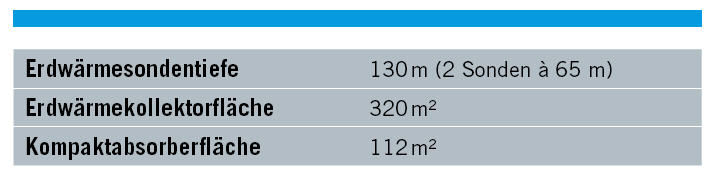

    Die für die Heizlast von 8,3 kW benötigte Erdwärmesondentiefe bzw. Erdwärmekollektor- und Kompaktabsorberfläche ist Tabelle 2 zu entnehmen.

    Auslegung einer Luft/Wasser-Wärmepumpe

    Für den geplanten Neubau eines Einfamilienhauses wurde das modulierende NIBE Splitgerät mit integriertem Speicher gewählt, dessen Betriebsbereich bis zu einer minimalen Außenlufttemperatur von 20 °C reicht. Diese Luft/Wasser-Wärmepumpe ist eines der derzeit fortschrittlichsten Heizsysteme, weil sich das Gerät auf die erforderliche Heizleistung im angegebenen Leistungsbereich von 3,5 bis 12 kW einstellt. Die Inneneinheit beinhaltet einen Speicher mit integriertem Spiralwärmeübertrager für eine hygienische Brauchwassererwärmung. Ebenfalls sind in dem Gerät eine Umwälzpumpe, eine Heizpatrone sowie die komplette Regelung integriert. Folgende Kenndaten waren dem Simulationsprogramm NIBE-DIM zu entnehmen:

    • Heizleistung bei A2/W35: Q·WP = 8,95 kW,
    • elektrische Leistungsaufnahme: Pel = 2,71 kW,
    • Leistungszahl bei A2/W35: εN = 3,3,
    • Luftvolumenstrom: V·L = 4380 m³/h.

    Eine entsprechende Auslegung der Wärmequelle ist bei dieser Luft/Wasser-Wärmepumpe nicht notwendig, da das Gerät zur Außenaufstellung bereits mit entsprechend dimensionierten Ventilatoren zur Zuführung der erforderlichen Luftmenge am Wärmeübertrager ausgestattet ist. Bei der Aufstellung der Wärmepumpe sind allerdings die Schallemissionen zu beachten, die nicht über den Emissionsrichtwerten der Technischen Anleitung zum Schutz gegen Lärm (TA Lärm) liegen dürfen. Diese beziehen sich auf den maßgeblichen Immissionsort, an dem die größten Einflüsse zu erwarten sind z. B. das der Wärmepumpe am nächsten gelegene Fenster des Nachbarn. Folgende Schallpegel sind am Tag bzw. in der Nacht einzuhalten:

    • Kern-, Dorf- oder Mischgebiete: 60 bzw. 45 dB(A),
    • allgemeine Wohngebiete: 55 bzw. 40 dB(A),
    • reine Wohngebiete: 50 bzw. 35 dB(A).

    Das hier behandelte Einfamilienhaus befindet sich in einem allgemeinen Wohngebiet, sodass der Schalldruckpegel von 32,5 dB(A) bei mittlerer Leistung der Luft/Wasser-Wärmepumpe bei 10 m freier Aufstellung die zulässigen Höchstwerte nicht überschreitet. Der Schalldruckpegel bei maximaler Verdichterleistung der Wärmepumpe beträgt bei 10 m freier Aufstellung 39,5 dB(A) und liegt somit ebenfalls unter dem maximal erlaubten Wert von 40 dB(A).

    Aussagen zur Wirtschaftlichkeit der verschiedenen Wärmepumpenanlagen

    Anhand der Bilder 3 bis 4 wird deutlich, dass für Wärmepumpenanlagen im Vergleich zu konventionellen Heizsystemen ein vielfach höherer Investitionsbedarf notwendig ist. Die Wärmepumpenanlage mit Erdwärmesonde fällt aufgrund der hohen Kosten für die Erschließung der Wärmequelle deutlich am teuersten aus.

    In den Investitionskosten für die Wärmepumpenanlagen sind das Aggregat, die Kosten zur Erschließung der Wärmequelle, der Speicher und die Wärmeverteilung enthalten. Bei den konventionellen Heizsystemen sind Brennwertkessel, Öltank bzw. Gasanschluss sowie der Speicher und die Wärmeverteilung mit inbegriffen. Betrachtet man zusätzlich die anfallenden jährlichen Betriebskosten, für die ein Strompreis von durchgängig 15 Ct/kWh, ein Ölpreis von 7 Ct/kWh und ein Gaspreis von 6 Ct/kWh zugrunde gelegt wurde, ergibt sich der in Bild 3 dargestellte Vergleich.

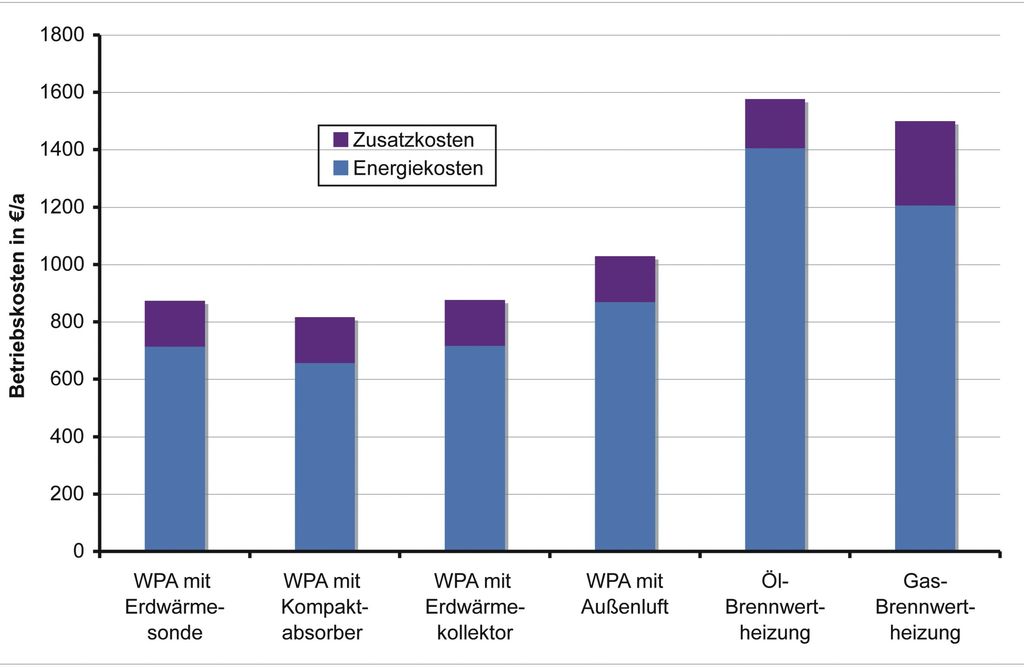

    In den Zusatzkosten sind je nach Wärmeerzeuger anfallende Zähler-, Grund-, Schornsteinfegergebühren, Wartungskosten und Versicherungen enthalten. Wie in Bild 3 ersichtlich wird beim Kompaktabsorber der maximale Wärmequellenentzug generiert, sodass im Vergleich zu den üblichen Erdwärmekollektoren und Erdwärme­sonden geringere Energiekosten für den Stromverbrauch der Wärmepumpe inklusive Hilfsantriebe anfallen.

    Die Betriebskosten der Luft/Wasser-­Wärmepumpe fallen wie erwartet wegen des Einsatzes der Heizpatrone bei extrem niedrigen Außentemperaturen im Vergleich zu den anderen Wärmepumpenanlagen höher aus. Darüber hinaus spiegelt sich in den aufgezeigten Betriebskosten explizit wider, dass mit elektrisch angetriebenen Wärmepumpen durch Nutzung von Umweltwärme je kW Motorleistung eine Wärmelieferung von 3 bis 5 kW erreicht werden kann, während bei konventionellen Heizsystemen in Abhängigkeit des Wirkungsgrades maximal 1 kW Wärme abgegeben wird.

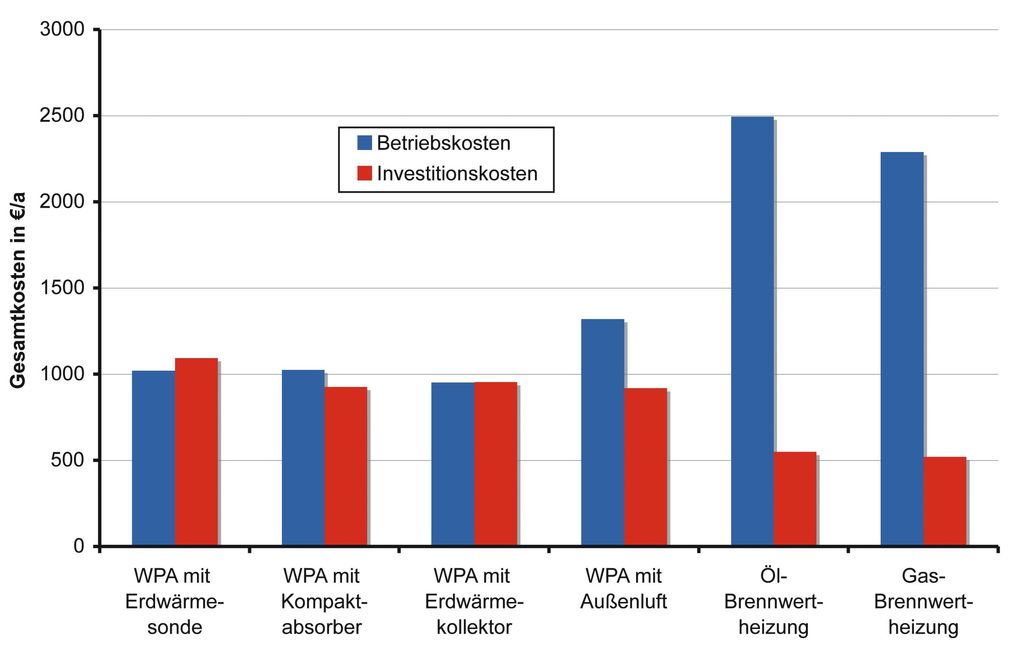

    Betrachtet man nun in Bild 4 die anfänglichen Investitionskosten sowie die Betriebskosten über einen Zeitraum von 20 Jahren mit einem angenommenen Zinssatz von 4 % für die Finanzierung anhand eines Wirtschaftlichkeitsvergleiches, zeigen sich noch deutlichere Unterschiede der Wärmepumpenanlagen im Vergleich zu den konventionellen Heizsystemen.

    Anhand dieser Wirtschaftlichkeitsbetrachtung ist explizit ersichtlich, dass die für konventionelle Heizsysteme anfallenden Betriebskosten über die Gesamtlebensdauer die Investitionskosten deutlich übersteigen. Ferner zeigt sich, dass die Wärmequelle Erdreich für einen Neubau dieser Größenordnung aufgrund der guten Entzugsleistungen am besten geeignet ist. Im Vergleich dazu wird die Wärmequelle Luft trotz der relativ preisgünstigen Installation wegen der erheblichen Temperaturschwankungen im Jahresverlauf und der geringen spezifischen Wärmekapazität nicht als optimal eingestuft. Dieses spiegelt sich auch in den Betriebskosten wider, da bei fallender Außentemperatur der Wärmebedarf des Gebäudes proportional ansteigt und die Heizleistung der Wärmepumpe sinkt.

    Die für diesen Neubau eines Einfamilienhauses am besten geeignete Wärmequellenanlage ist der NIBE Kompaktabsorber in Kombination mit dem Wärmepumpentyp NIBE F1245-8 und einer Fußbodenheizung als Wärmenutzungsanlage. Den Kundenwünschen wurde mit dem Kompaktabsorber in vollem Umfang Rechnung getragen, da lediglich eine Fläche von 112 m2 zur Verfügung stand und somit aufwendige geologische und hydrogeologische Untersuchungen des Untergrundes entfielen, die für eine Erdwärmesonde unumgänglich sind.

    Die Kompaktabsorber stellen wegen des hohen spezifischen Wärmeentzugs sichtbar an den geringen Betriebskosten eine äußerst effektive und preiswerte Alternative zu den Erdsonden dar. Mit dieser neuen Technologie ist es möglich, auch in Gebieten mit höherer Besiedlungsdichte und daher kleineren vorhandenen Entzugsflächen für die Erdwärmekollektoren, die Wärme in oberflächennahen Bodenschichten zu nutzen. Die für die üblichen Erdwärmekollektoren benötigten 330 m2 waren auf dem im Auslegungsbeispiel betrachteten Grundstück nicht vorhanden, sodass diese Wärmequellentechnologie hier keine Anwendung finden konnte.

    Es ist darauf hinzuweisen, dass die Kompaktabsorber eigens von der Firma NIBE entwickelt worden sind, wodurch die Gewährleistung und Funktionsgarantie nur in Kombination mit NIBE Sole/Wasser-Wärmepumpen sichergestellt ist. Falls der Wunsch besteht, diese Wärmequellentechnologie mit Wärmepumpen anderer Hersteller zu verwenden, ist abzustimmen, ob Gewährleistungs- und Garantieansprüche übernommen werden.

    Ermittlung der Jahresarbeitszahlen

    Die Jahresarbeitszahl gibt das Verhältnis von der während einer Heizperiode abge­gebenen Wärmemenge zur zugeführten elektrischen Energie inklusive Hilfsantriebe an. Die Jahresarbeitszahlen für die verschiedenen Wärmepumpenanlagen wurden mit dem vereinfachten Berechnungsverfahren nach VDI 4640 ermittelt. Es wurde ein Anteil am gesamten Wärmebedarf von 82 % für die Raumheizung und entsprechend 18 % für die Warmwasserbereitung zugrunde gelegt.

    Bei der Wärmequelle Erdreich wird der gesamte Heiz- und Warmwasserwärmebedarf für das betrachtete Einfamilienhaus das ganze Jahr über zu 100 % von der Sole/Wasser-Wärmepumpe gedeckt, sodass der Deckungsanteil hier mit 1 anzusetzen war. Es ergaben sich folgende Gesamt-Jahresarbeitszahlen für die verschiedenen Wärmepumpenanlagen, wobei die für den Kompaktabsorber höher ausfallende Jahresarbeitszahl auf eine bessere energetische Regeneration der Nutzfläche zurückzuführen ist.

    Die Luft/Wasser-Wärmepumpe generierte einen Deckungsanteil von 99 %, da der Heiz- und Warmwasserwärmebedarf neben der Wärmepumpe zu 1 % von der elektrischen Direktheizung gedeckt wird. Somit ergab sich für das NIBE-Splitgerät eine Gesamt-Jahresarbeitszahl von 3,39.

    Zusammenfassung und Ausblick

    Anhand der konkreten Planung einer Wärmepumpenanlage für den Neubau eines Einfamilienhauses wurde die für diesen Einzelfall optimal zu nutzende Wärmequelle explizit herausgestellt. Es wurde der NIBE Kompaktabsorber als Wärmequellenanlage in Kombination mit dem Wärmepumpentyp NIBE F1245-8 und einer Fußbodenheizung als Wärmenutzungsanlage gewählt, da diese Wärmepumpenanlage nicht nur die geringsten Gesamtkosten verursacht, sondern auch die Gesamt-Jahresarbeitszahl dieser Wärmepumpe am höchsten ausfällt.

    Das Ergebnis dieses Auslegungsbeispiels lässt sich dahingehend pauschalisieren, dass das Erdreich aufgrund seiner besonders guten Wärmespeicherfähigkeit für Neubauten in dieser Größenordnung eine hervorragende Wärmequelle darstellt. Die beständigen Wärmequellentemperaturen des Erdreichs sorgen dabei für eine konstante Abgabeleistung der Wärmepumpe, die in dem hier behandelten Auslegungsbeispiel eine 100-prozentige Abdeckung der Heizlast generiert. Im Gegensatz dazu hat die Auslegung der Luft/Wasser-Wärmepumpe gezeigt, dass Spitzenlasten durch die Heizpatrone ausgeglichen werden müssen, da die Abgabeleistung stark von den jahreszeitlich bedingten Temperaturschwankungen abhängt.

    Allerdings ist an dieser Stelle darauf hinzuweisen, dass der Einsatz von Luft/Wasser-Wärmepumpen in Neubauten durch weitere Verschärfungen der EnEV in den kommenden Jahren weiter vorangetrieben wird, da die Heizlasten durch höhere Wärmedämm­anforderungen immer geringer ausfallen. Niedrigere Heizkosten verändern dabei den Vergleich zwischen Betriebs- und Investitionskosten, sodass die Luft/Wasser- bzw. Luft/Luft-Wärmepumpe der bessere Wärmeerzeuger werden kann, sofern es gelingt, die Geräuschbelastung auf ein zufriedenstellendes Niveau zu reduzieren.

    Welche Wärmequelle allgemein für den Betrieb einer Wärmepumpe am besten geeignet ist, hängt von einer Vielzahl an Randbedingungen wie z. B. Gebäudeart (Bestandsgebäude/ Neubau), Grundstücksgröße, Bodenbeschaffenheit, Lage, Genehmigungsfähigkeit und Investitionsbereitschaft ab, sodass die ökologisch und ökonomisch sinnvollste Wärmequelle im Einzelfall zu prüfen ist. Eine pauschalisierte Aussage über die Wahl der optimalen Wärmequelle kann aufgrund dessen nicht getroffen werden. -

    Der Beitrag entstand aus der Assistentenarbeit von Mira Weymann Welche Wärmequelle ist für den Betrieb einer Wärmepumpe optimal eine Gegenüberstellung der Alternativen Erdreich, Wasser und Luft an der Europäischen Studienakademie Kälte-Klima-Lüftung.

    Dipl.-Kffr. (FH), KäKli.­ Assist. (BA)

    Mira Weymann,

    Karl Weymann GmbH, Lehrte

    Dr.-Ing. Dominik Cibis

    Studienleiter Europäische Studienakademie Kälte-Klima-Lüftung ESaK, Maintal

    Mira Weymann, Lehrte, und Dominik Cibis, Maintal
