Entdecken und analysieren

Visualisierung der Daten

Die Visualisierung wandelt erfasste Daten in für den Menschen lesbare, einfach ver-ständliche Darstellungen um. Die Qualität der Visualisierung ist entscheidend für das Erkennen von Optimierungspotenzial einer Anlage. Anfänglich können bereits einfache Visualisierungen ausreichen, um durch Änderung des Nutzer- oder Anlagenverhaltens erhebliche Einsparungen zu realisieren.

Ein Beispiel aus dem Bereich der Supermärkte: Mithilfe einer einfachen Darstellung des elektrischen Verbrauchs über einen längeren Zeitraum hinweg erkannte man in der Unternehmenszentrale, dass die Verbräuche mehrerer Märkte während der abendlichen Öffnungszeiten und nachts außerhalb der Öffnungszeiten nahezu identisch waren. Ur­sache dafür waren durchgehend eingeschaltete Parkplatzbeleuchtungen. Durch Kopplung der Beleuchtung an die Öffnungszeiten konnten über 75 Prozent des nächtlichen Stromverbrauchs für die Außenbeleuchtung eingespart werden.

Verschiedene Möglichkeiten der ­grafischen Auswertung

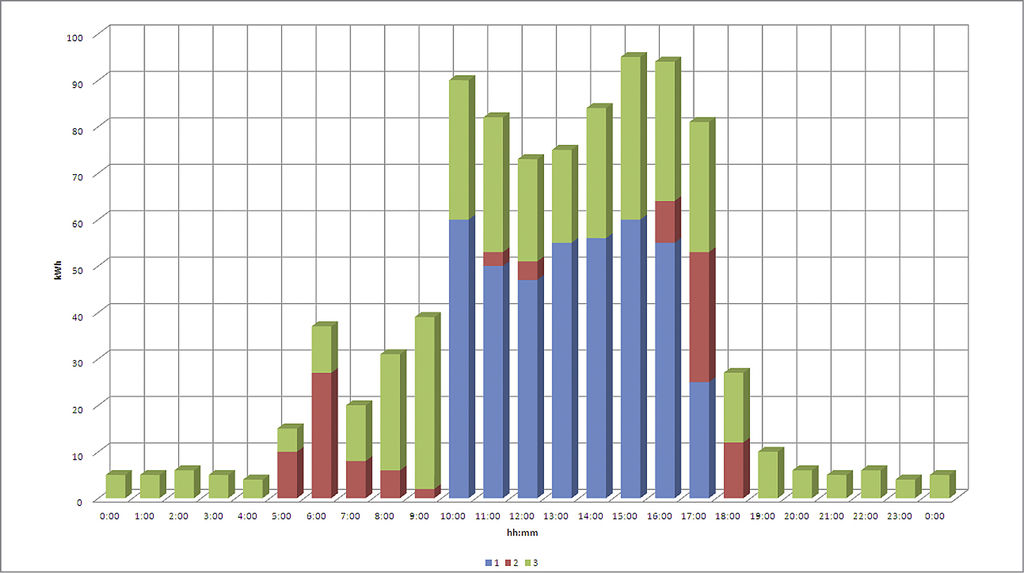

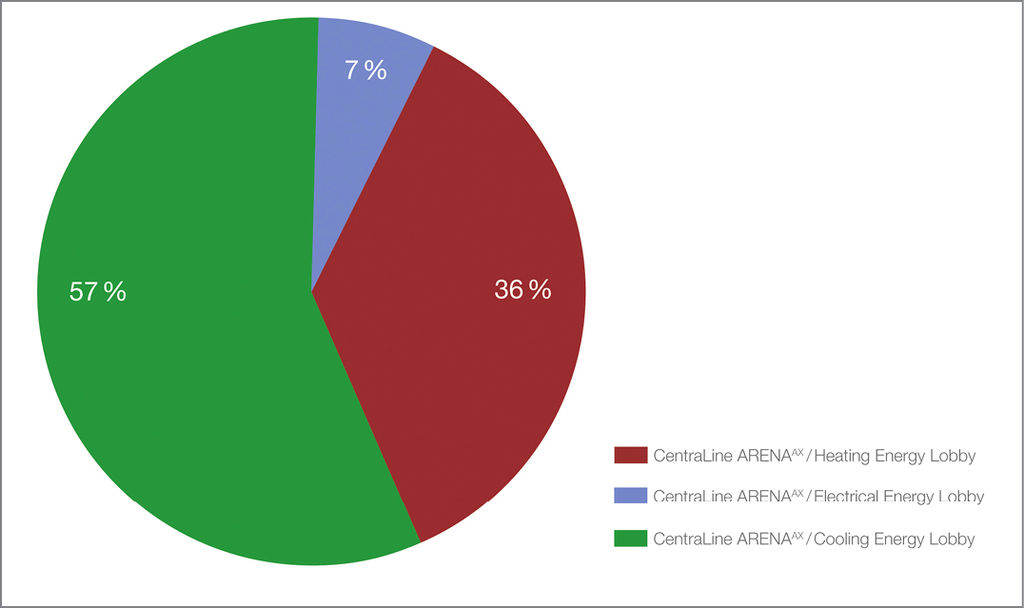

Bei modernen Automatisierungssystemen sind grafische Auswertungen bereits in den Automatisierungsstationen selbst möglich. Bei solchen Auswertungen handelt es sich aufgrund des begrenzten Speicherplatzes meist um Darstellungen, die keine langen Zeitfenster betrachten. Beispiele hierfür sind in Bild 1 und Bild 2 zu sehen.

Moderne Automatisierungsgeräte wie der CentraLine HAWK erlauben den Zugriff auf die Auswertungen über Browser und darüber hinaus den automatisierten Export oder E-Mail-Versand der Grafiken als PDF-Dateien sowie den Transfer der Daten in gängige Tabellenkalkulationsprogramme zur weiteren Analyse oder grafischen Aufbereitung.

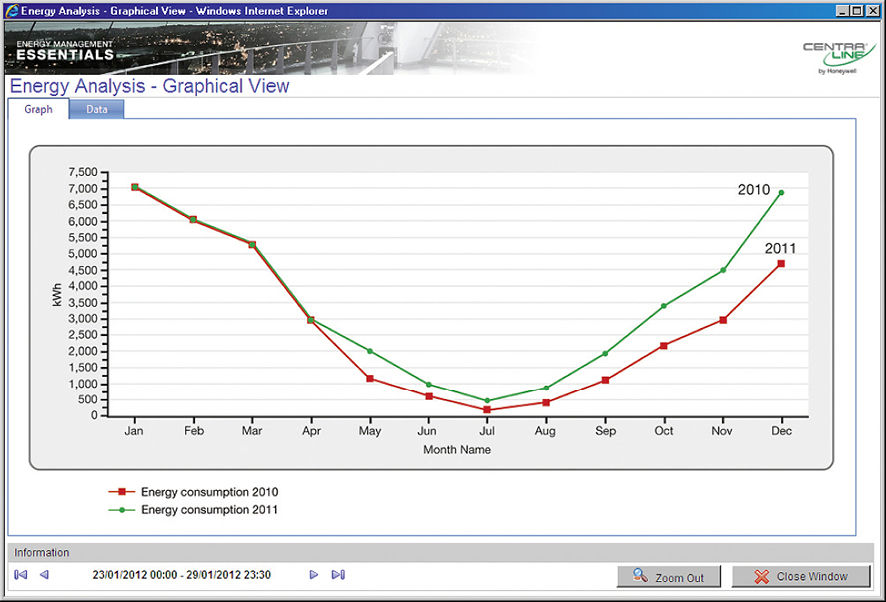

Auf Managementebene können längere Zeitintervalle betrachtet werden, weil dort mehr Speicherplatz zur Verfügung steht. Somit ist ein Benchmark über mehrere Jahre möglich (Jahresvergleich). Bild 3 zeigt, dass im zweiten Quartal des Jahres 2011 (rote Kurve) eine Optimierung durchgeführt wurde (Isolierung), die im Anschluss zu weniger Verbrauch in den kalten Monaten führte.

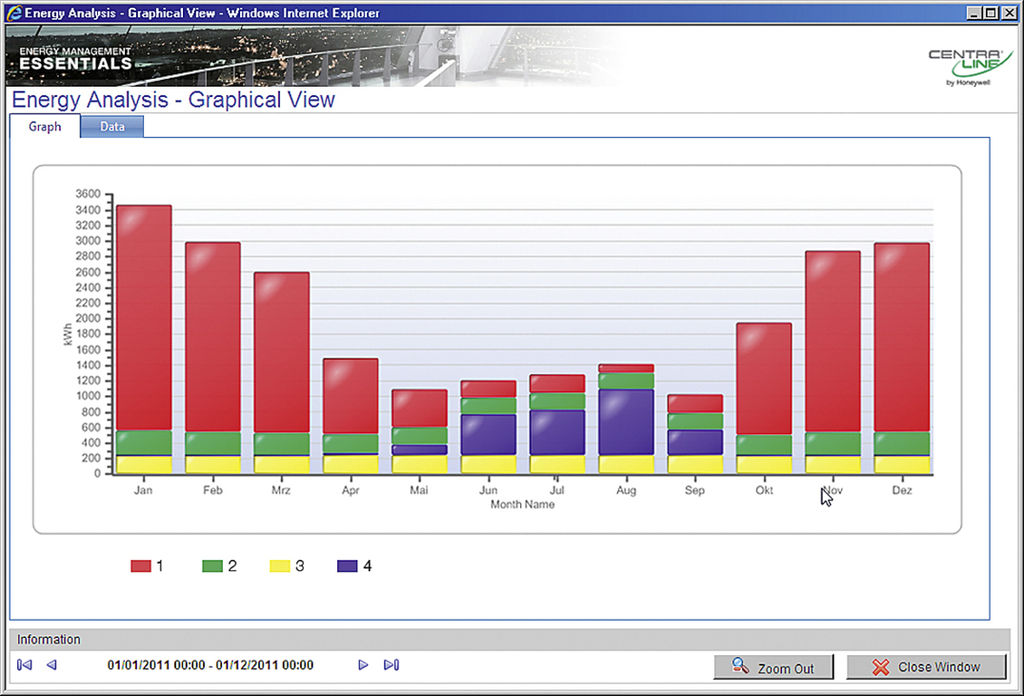

Mithilfe gestapelter Balken lässt sich der Energiemix über die Zeit visualisieren (Bild 4).

Regressionsanalysen erleichtern Daten­interpretationen

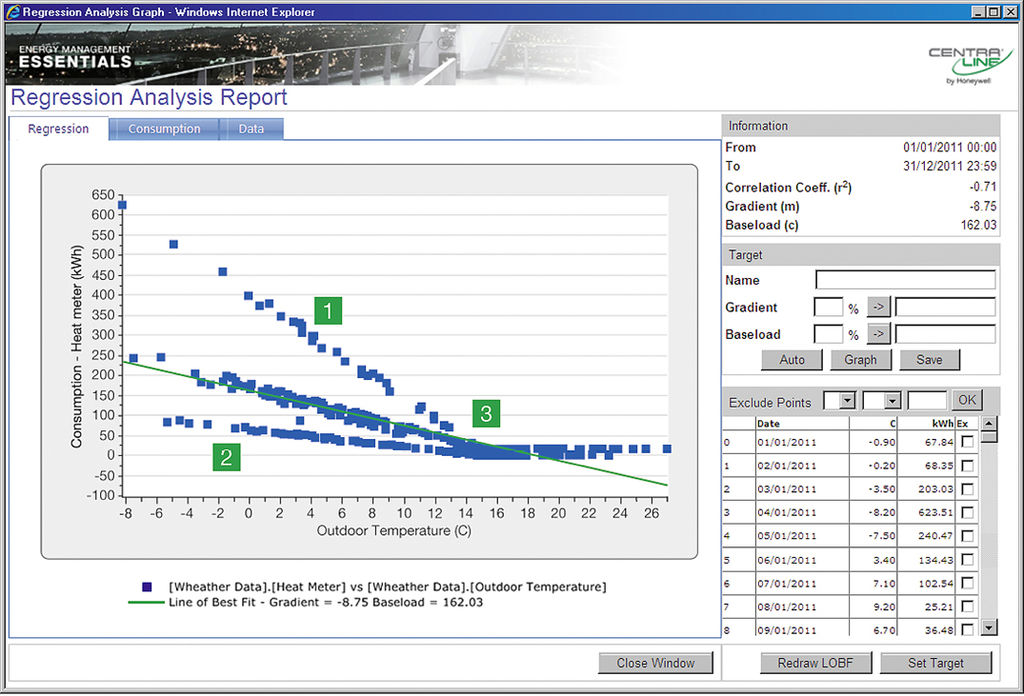

Besonders interessant sind Regressionsanalysen. Hierbei werden zwei verschiedene Größen als Punktmenge aufgetragen. In Bild 5 stellt jeder Punkt den Tagesenergieverbrauch für Heizenergie (y-Achse), aufgetragen über die mittlere Außentemperatur (x-Achse), dar. Durch Auswertung der Punkthäufungen erhält man wichtige Erkenntnisse: Die Lage des Knicks zeigt die Heizgrenze. Beim Gebäude unten liegt diese bei circa 15 °C. Ist die Außen­temperatur höher, wird lediglich wenig ­Heizenergie für die Brauchwasserbereitung verbraucht.

Sinkt die Außentemperatur, muss zugeheizt werden. Je flacher die Kurve dann verläuft, umso geringer ist der Einfluss der Außentemperatur auf den Energieverbrauch. Steile Kurven und hohe Heizgrenzen sind Indikatoren für hohe Transmissionswärmeverluste, denen mit besserer Isolation entgegengewirkt ­werden kann.

Eine hohe Streubreite der Punktmenge bedeutet stark schwankende Energieverbräuche bei gleichen klimatischen Bedingungen. Die Gründe hierfür können vielschichtig sein und haben ihre Ursache oft im Nutzungsverhalten: beispielsweise wechselnde Öffnungszeiten, offene Fenster, erhöhter Brauchwasserbedarf für Duschen in Sporthallen abhängig von der Belegung, etc. Ausreißer aus der Punktmenge können Handlungsbedarf signalisieren, speziell wenn sie gehäuft oder regelmäßig auftreten. In Bild 5 lassen sich die regelmäßigen Ausreißer nach unten dadurch erklären, dass die Nutzung des untersuchten Gebäudes an Wochenenden (im Vergleich zu Wochentagen) geringer ist, sodass hier weniger Heizbedarf herrscht. Eine Analyse der Ausreißer nach oben ergab, dass diese immer dienstags auftraten. Grund hierfür kann ein falsch eingestelltes Zeitprogramm sein, welches ein Durchheizen auch während der Nichtöffnungszeiten verursachte.

Regressionsanalysen sind sehr vielfältig einsetzbar. Anstatt über die Außentemperatur können Energieverbräuche bei produzierenden Unternehmen auch über die Menge der hergestellten Produkte auf­getragen werden. Auch kann es sinnvoll sein, die produzierte Heizenergie über die eingesetzten Kubikmeter Gas aufzutragen, um die Effizienz der Wärmeerzeuger zu ermitteln.

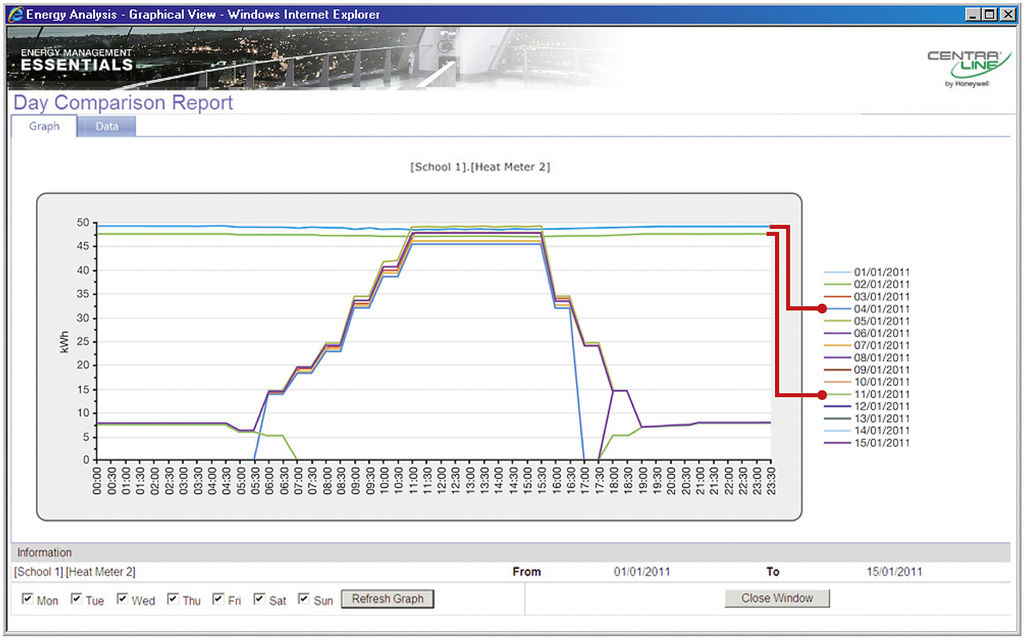

Um regelmäßigen Ausreißern auf die Spur zu kommen, sind Wochentag-Benchmarks hilfreich. Hier wird für jeden Tag der Energieverbrauch über einen bestimmten Zeitraum hinweg aufgetragen. Signifikante Abweichungen einzelner Tage sind dadurch auf einen Blick sichtbar. Bei einem Bürogebäude oder einer Schule würde man während aller Werktage einen ähnlichen Verlauf des Energieverbrauchs erwarten, samstags und sonntags dagegen niedrigere Verbrauchswerte. Bild 6 zeigt jedoch einen unerwarteten Verlauf am Dienstag, an dem offensichtlich über den kompletten Tagesverlauf geheizt wurde.

Energiemanagementsysteme schaffen Kostentransparenz

Schlussendlich ist ein Energiemanagementsystem auch in der Lage, Verbrauchswerte in Kosten umzurechnen. Die Kosten hängen von den Verträgen ab, die der Kunde mit seinem Energieversorgungsunternehmen abgeschlossen hat. Die CentraLine Energiemanagement-Software erlaubt eine Abbildung der Verträge über die Software, und somit eine automatische Um­rechnung des Verbrauchs in eine ­beliebige Währung.

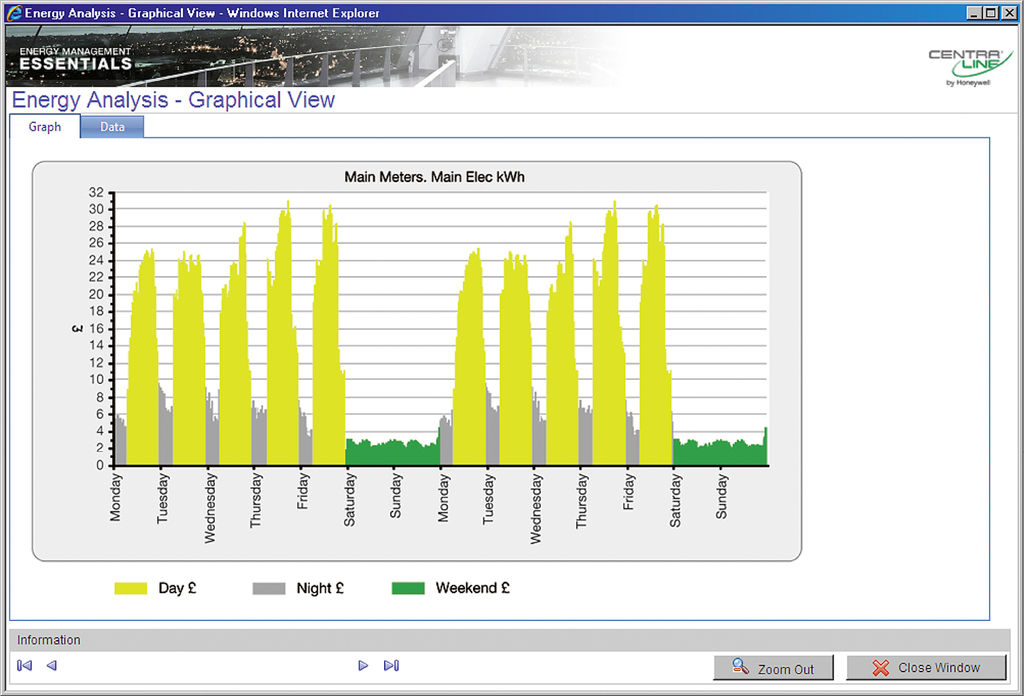

Bild 7 zeigt das Beispiel einer Tarif-Analyse, wobei der Tarif hier aus drei Komponenten besteht: Tag-, Nacht- und Wo-chenendtarif. Auch andere Tarifzusammensetzungen, beispielsweise abnahmemengen abhängige Tarife, sind einfach abbildbar.

Energieeinsparung durch Verhaltens­änderung

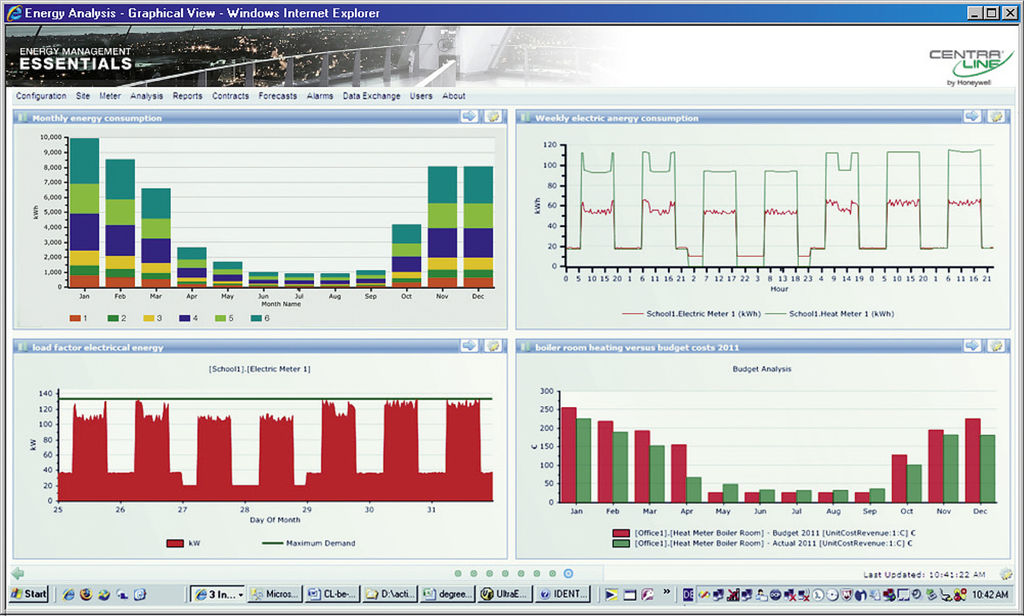

Ein bewusster Umgang aller Gebäudenutzer mit Energie leistet einen erheblich Beitrag zu Kosteneinsparungen. Daher ist es sinnvoll, Reports und Analysen nicht nur dem für das Energiemanagement verantwortlichen Personal zur Verfügung zu stellen, sondern ausgewählte Kennzahlen für jeden sichtbar zu machen. Im CentraLine Energiemanagement-System geschieht dies über sogenannte elektronische Dashboards (Bild 8), an denen ausgewählte Reports automatisch veröffentlicht werden. Welche Information gezeigt wird, legt der Systempartner zusammen mit den Verantwortlichen des Kunden fest.

Die Einsatzmöglichkeiten sind nahezu unbegrenzt: So können Mitarbeiter ­beispielsweise den Anteil ihrer Abteilung am Gesamtenergieverbrauch sehen, einzelne Schichten eines Produktionsbetriebs können sich mit anderen anhand der eingesetzten Energie pro produziertem Produkt vergleichen und Hotelgäste bekommen einen Vergleich der von ihnen ver­ursachten Ener-giekosten im Vergleich zum Durchschnitt angezeigt. Solche Maßnahmen zeigen den Einfluss des eigenen Handelns auf den Energieverbrauch und tragen schlussendlich zu einer Bewusstseinsbildung für den effizienteren Umgang mit Energie bei.

Beispiele für das Optimierungspotenzial

Optimierungspotenzial ergibt sich aus der Analyse der Visualisierung von Energiekennzahlen und gegebenenfalls dem Vergleich mit Benchmark-ähnlichen Gebäuden. Beispiele für Optimierungen wurden im Artikel bereits genannt. Sie erstrecken sich von der Schulung des Mitarbeiterbewusstseins durch die Visualisierung der Konsequenzen des eigenen Handelns über Verbesserungen der Regelungstechnik bis hin zu baulichen Maßnahmen, wie z. B. dem Anbringen einer Isolierung. Verbesserungen der Regelungstechnik reichen von der Anpassung von Zeitprogrammen bis zu komplett neuen Regelungsstrategien. Hierbei können mit vergleichsweise geringen Investitionen teilweise erhebliche Einsparpotenziale realisiert werden. Das 4D-Cinema im Europapark Rust und ein Supermarkt in Viechtach sparen beispielsweise durch Umstellung ihrer Lüftungsanlagen auf bedarfsgeführte Luftqualitätsregelung bis zu 30 Prozent Energie, ohne Komforteinbußen für die Kunden. Intelligente Systeme wie CentraLine AX können durch direkte Einbindung der Automatisierungsstationen in das Energiemanagement bei Bedarf aktiv und in Echtzeit in die Anlagen eingreifen, um Energiekosten zu reduzieren. Ein Beispiel: Durch kontinuierliche Auswertung der Daten elektrischer Zähler kann die Ausbildung von Lastspitzen erkannt und durch rechtzeitiges, zeitlich begrenztes Abschalten, Reduzieren oder Takten elektrischer Verbraucher verhindert werden. Beispielsweise können Ventilatoren kurzzeitig in der Drehzahl reduziert werden, ohne dass Kunden dadurch wahrnehmbare Komforteinbussen erleiden. Erhöhte Energiekosten, die durch Spitzenlasten verursacht werden, werden so effektiv vermieden.

Zusammenfassung

Moderne Energiemanagementsysteme machen den Energieverbrauch transparent und helfen, Optimierungspotenzial zu erkennen sowie die Wirksamkeit durchgeführter Optimierungen nachzuweisen. Bei richtiger Umsetzung erlauben sie, die Energieeffizienz von Gebäuden zu bewerten und mit anderen Gebäuden vergleichbar zu machen, indem eine Bereinigung der Ver-brauchsdaten durch Witterungseinflüsse, Nutzerverhalten und/oder Gebäudegröße durchgeführt wird. Dies erfordert einerseits eine detaillierte Systemplanung, andererseits eine technische Lösung, die flexibel genug ist, unterschiedlichste Nutzeranforderungen schnell und effizient umzusetzen. Eine Kombination des Energiemanagements mit der Regelungstechnik zu einem integrierten Gesamtsystem erlaubt die Realisierung zusätzlicher Einsparpotenziale durch automatisiertes Abschalten von Verbrauchern und bietet darüber hinaus den Vorteil eines einheitlich zu bedienenden Gesamtsystems. CentraLine Energiemanagement-Partner unterstützen Kunden kompetent bei der Planung und Realisierung integrierter Energiemanagementsysteme. -

Product Marketing Manager für CentraLine c/o Honeywell, Schönaich
