Höchste Priorität

Die Anwendung

Die Druck- und Druckdifferenzmessung in der Kälte- und Klima- sowie Lüftungstechnik verdient höchste Priorität. Dennoch kann oft festgestellt werden, dass dieses Gebiet bei manchen Anlagen stiefmütterlich behandelt wurde. Gerade bei Systemen, die für lebensnotwendige Aufgaben oder kontinuierliche Industrieprozesse erstellt wurden, gilt die Drucküberwachung als das wichtigste Glied in der Kette der Überwachungsgeräte. Aber nicht nur bei solchen Anlagen, sondern auch bei Anlagen, die mit kon­stantem Druck arbeiten müssen, gilt es, eine möglichst genaue Druckmessung zu in­stallieren, die wiederum direkt in die Regelung der gesamten Anlage eingreift. Nun hat die Druck- und Druckdifferenzmessung eine wahre technische Revolution durchgemacht.

Die Geschichte

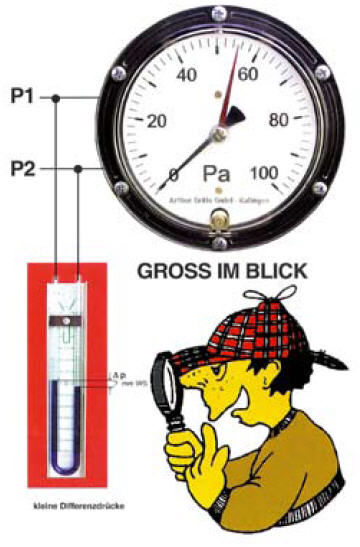

Die Druckmessung und insbesondere die Druckdifferenzmessung ist älter und traditionsreicher als die Lüftungs- und Klimatechnik überhaupt. Namhafte Wissenschaftler haben sich schon lange vor dem Mittelalter damit beschäftigt, Druck zu messen und vor allem den gemessenen Wert entsprechend anzuzeigen. Das wohl bekannteste Verfahren ist das U-Rohr (Bild 1), welches mit einer Flüssigkeit gefüllt wurde, die beiden Enden des U-Rohres wurden entsprechend an vorab bestimmte Messstellen angeschlossen. Da an diesen Messstellen in der Regel ein unterschiedlicher Druck herrschte, gab es eine Verschiebung der Flüssigkeitssäule. Durch diese Verschiebung konnte man die Druckdifferenz feststellen.

Da diese Differenz mit einem Längenmaß gemessen wurde, gab es lange Zeit Missverständnisse mit der Bezeichnung Druckdifferenz. Diese Schwierigkeiten be­-standen eben darin, dass die Druckdifferenz in jeweils unterschiedlichen Einheiten ausgedrückt wurde. Es hat lange gedauert, bevor diese Art der Messung von Konstrukteuren aufgegriffen wurde, damit ein Gerät entstand, welches einen Druck oder eine Druckdifferenz messen und auch gleichzeitig in beliebiger Einheit anzeigen konnte. Die wohl älteste Konstruktion ist die sogenannte Ringwaage. Diese Ringwaage-Druck- und Druckdifferenzmessgeräte (Bild 2) bestehen im Prinzip auch aus einem U-förmig gebogenen Ringkörper, welcher mit einer Sperrflüssigkeit gefüllt ist. Diese Geräte, die heute noch vor allem bei Klimaanlagen eingesetzt werden, sind betriebssicher und auch den VDI-Richtlinien gem. als Überwachungsorgan zugelassen. In der Lüftungs- und Klimatechnik jedoch finden diese Ringwaagen kaum noch Verwendung. Mit ein Grund hierfür ist die mittelbare Kontaktmöglichkeit der möglichst aufbereiteten Luft mit der eingefüllten Sperrflüssigkeit.

Die Konstruktion

Vor allem im Bereich des Niederdrucks musste eine Lösung gefunden werden, um ein Gerät für folgende Aufgaben zur Verfügung zu haben:

• Überwachung von Filtern im Klima- und Lüftungsbereich
• Kontrolle von Ventilatoren
• Überprüfung und Kontrolle von Jalousieklappen etc.
• Regelung und Überwachung des geringen Überdrucks in klimatisierten Räumen (Chipfertigung, Chirurgieabteilungen, Laborräume, Kernspinnanlagen etc. )
• die Möglichkeit, in Abhängigkeit des Anwendungsgebietes einen einstellbaren Regel- und Messbereich wählen zu können.

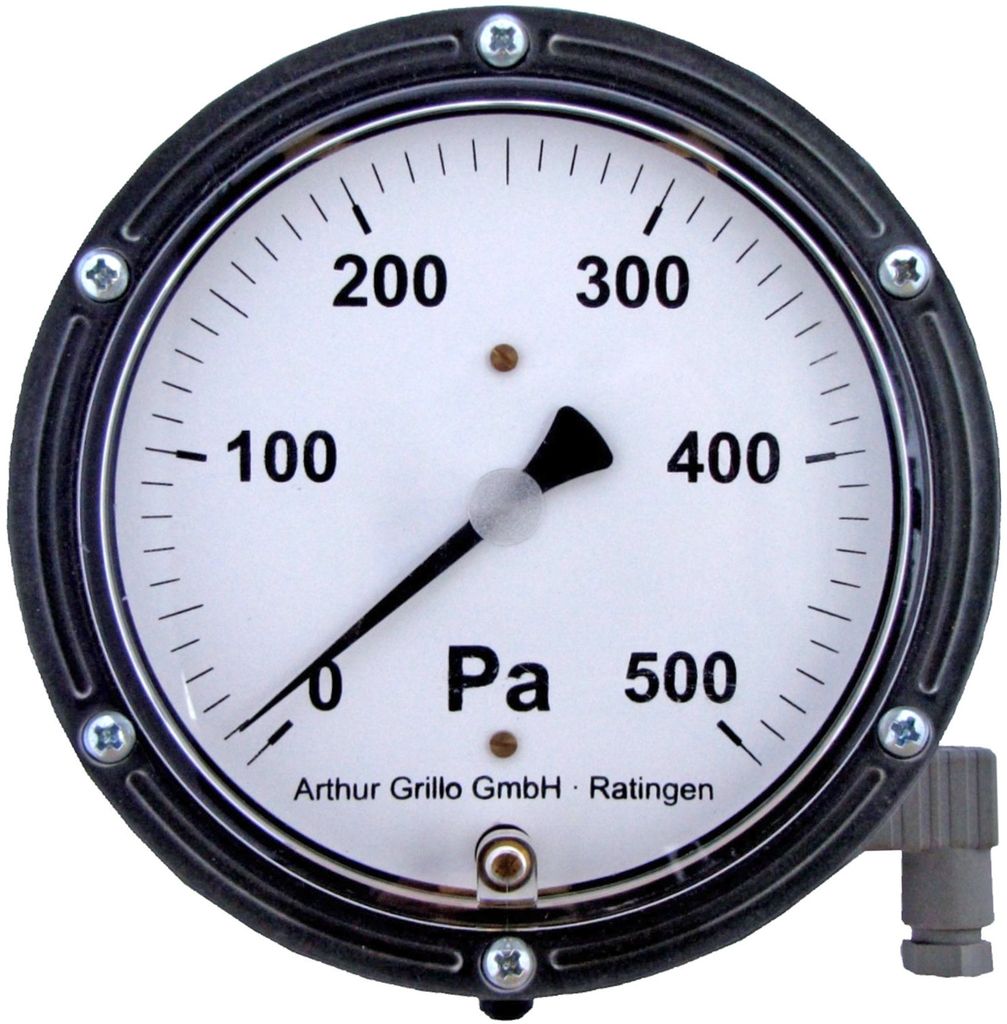

Eine weitere Option dieser Geräte war auch eine Regelgröße, wodurch es möglich wurde, diese Geräte auch in die gesamte Regeltechnik aufzunehmen. Aufgrund der vorher erwähnten Nachteile der einzufüllenden Sperrflüssigkeit, aber auch vielfach mit der Begründung der Überlastsicherheit, wurde nach anderen Konstruktionen gesucht. Bei der Suche nach der konstruktiven Lösung der Messaufgabe wurde ein Gerät mit einer sogenannten Messmembrane entwickelt. Hier wirkt der Druck bzw. der Differenzdruck auf eine geführte Membrane. Die hierdurch erzeugte Kraft wird durch eine Messfeder wegabhängig kompensiert. Die Bewegung der Membrane wird mittels eines Stifts aus dem Druckraum nach außen auf den Istwertanzeiger übertragen. Hierdurch entsteht gleichzeitig der Vorteil, dass sich der Nullpunkt jeweils einstellen lässt.

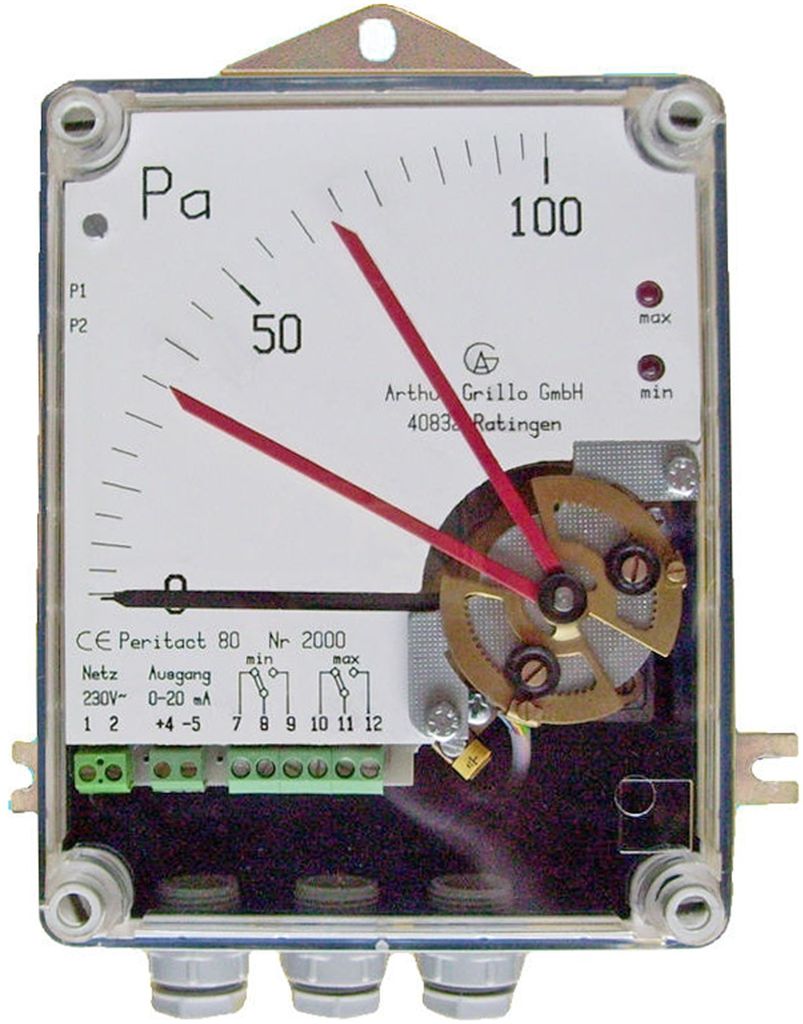

Darüber hinaus besteht bei dieser Kon­struktion der Vorteil, dass die Bewegung der Membrane von einem Differentialtransformator in ein elektrisches Signal übersetzt werden kann. Diese Geräte können auch mit Sollwertanzeigern ausgerüstet werden und sind insbesondere als Überwachungsorgan in Lüftungs- und Klima- sowie Kälteanlagen einsetzbar. Da die Messmembrane aus verschiedenen Werkstoffen gefertigt werden kann, können die Geräte für vielfältige Medien eingesetzt werden. Bild 3 zeigt ein solches Gerät. Diese Ausführung kann mit einem Minimal/Maximal-Kontaktanzeiger ausgerüstet werden.

Die Baumasse

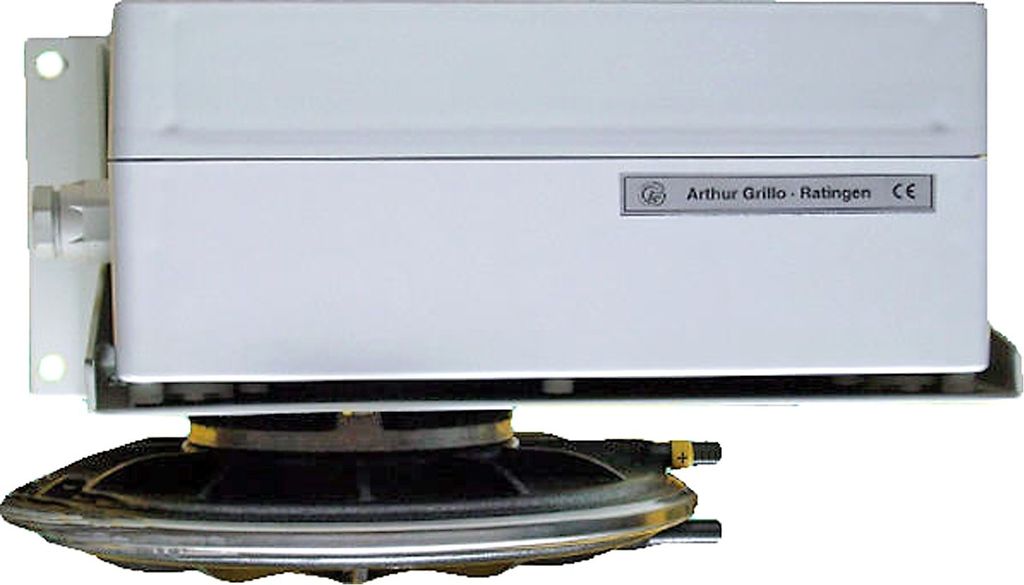

Das Resultat war eine Gerätekonstruktion, welche alle die hier genannten Aufgaben erfüllt. In der industriellen Anwendung können Drucküberwachungen im Bereich 0 6000 Pa geregelt und überwacht werden, mit einer Präzision von ein bis zwei Prozent vom Messbereich, der innerhalb dieses Bereichs wählbar ist. Für die Überwachung von luftgekühlten Verflüssigern oder Verdampfern eignen sich die Geräte gemäß Bild 4. Diese Ausführung hat eine vorteilhafte Dimension und ist natürlich in jeder Lage zu montieren.

Die Praxis

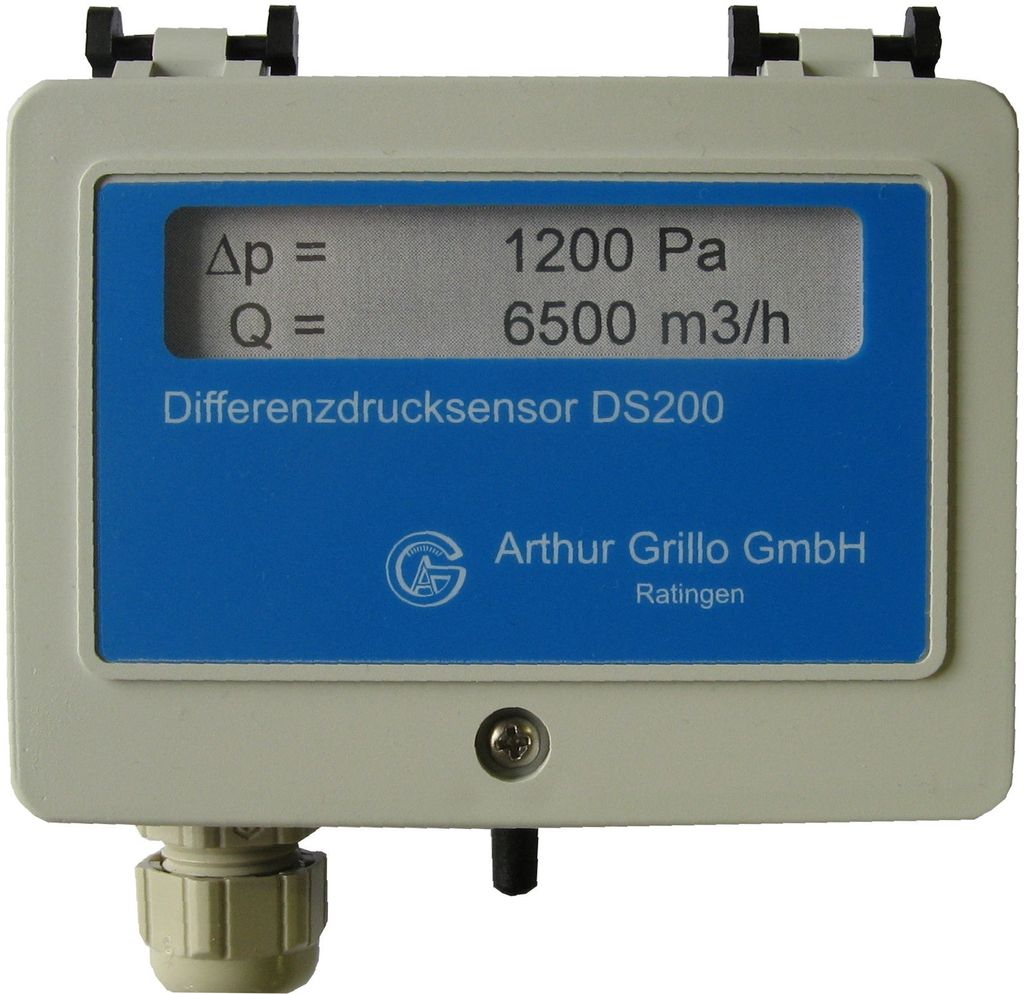

Bei Anlagen, wo nur eine Anzeige gewünscht wird, ist dieses Gerät relativ aufwendig, weshalb man nach neuen Lösungen suchte. Hierbei stellte man sich die Aufgabe, ein sehr kleines Gerät zu entwickeln, bei dem auch der Einsatz an Material minimal sein sollte. Das Ergebnis war ein Differenzdrucksensor. Dieses Gerät kann kleinste Drücke oder Differenzdrücke erfassen. Hier wird der zu messende Differenzdruck über zwei Anschlusstüllen auf die jeweilige Seite der geführten Membrane angeschlossen.

Die Auslenkung dieser Messmembrane wird von einer Messfeder wegabhängig kompensiert. Bei diesem Differenzdrucksensor setzt ein induktiver Wegaufnehmer mit einer Auswertelektronik die Membranauslenkung in ein elektrisches Spannungssignal um. Bei diesem Sensorgerät ist die Elektronik vom Druckraum getrennt. Dieser Sensor ist auch leicht zu handhaben und bequem zu montieren. Weitere Details gehen auch aus Bild 5 hervor. Da dieses Gerät sehr kompakt kon­struiert wurde und preisgünstig gefertigt werden kann, gilt es als Nachfolge des an­-fangs besprochenen U-Rohrenmessprinzips.

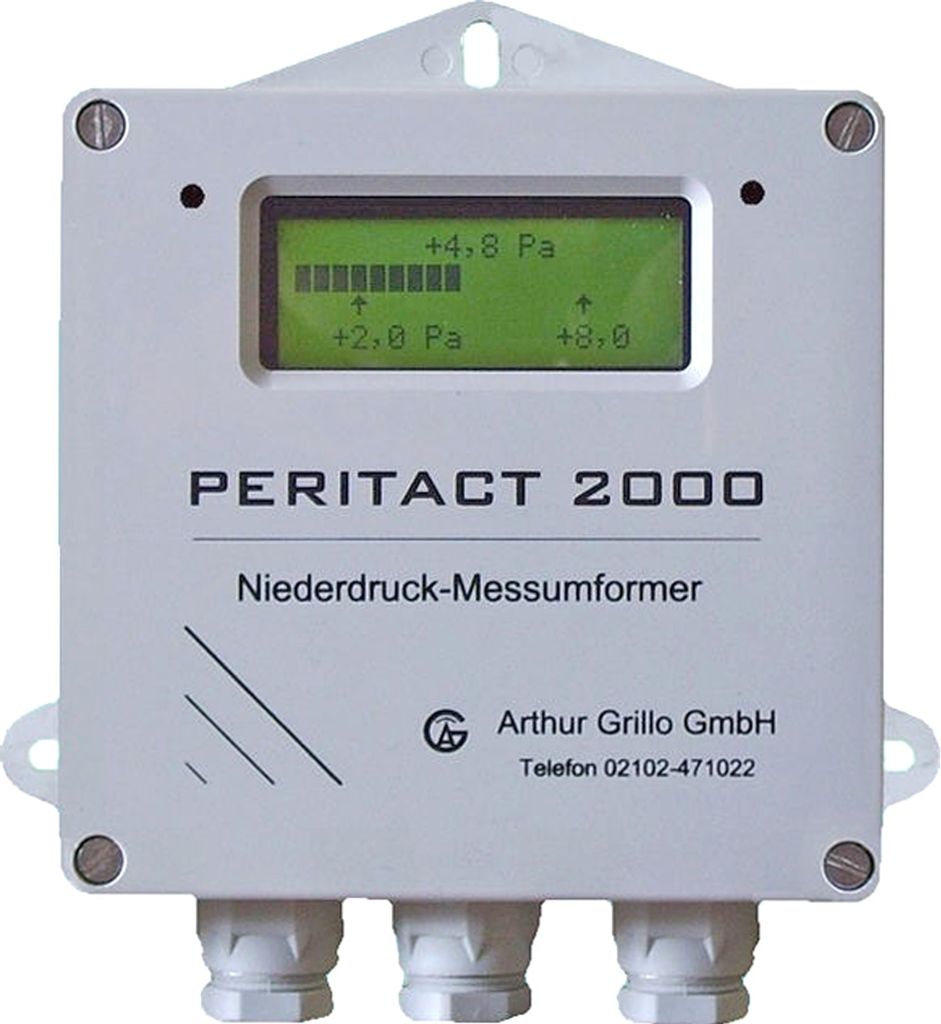

Bei den hier beschriebenen Geräten wurde eines noch nicht deutlich erwähnt: Dies betrifft die sogenannte Messspanne. Das Problem bei Druckmessungen in der Lüftungs- und Klimatechnik ist die Messspanne. Dies ist besonders bei der Reinraumtechnik der Fall. Hier werden z. B. Geräte mit einer Messspanne bis zu 0,1 mbar gewünscht. Konstrukteure von namhaften Druckmessgeräteherstellern griffen diese Aufgabe auf und es entstand ein Druckmessumformer, der diesen Anforderungen gerecht wurde. Bild 6 zeigt diese Konstruktion. Dieses Gerät erfüllt den Wunsch der Industrie und des Anlagenbaus in höchstem Maße. Ein Gerät, und damit den erforderlichen Druckbereich auswählen zu können! Bild 7 zeigt dieses Gerät, welches händeringend vom Anwendungsmarkt aufgenommen wurde. Der wohl herausragende Vorteil, einen Druckbereich aus dem Messbereich herauszuwählen, besteht vor allem darin, dass die Genauigkeit nicht davon beeinflusst wird.

Hinweis

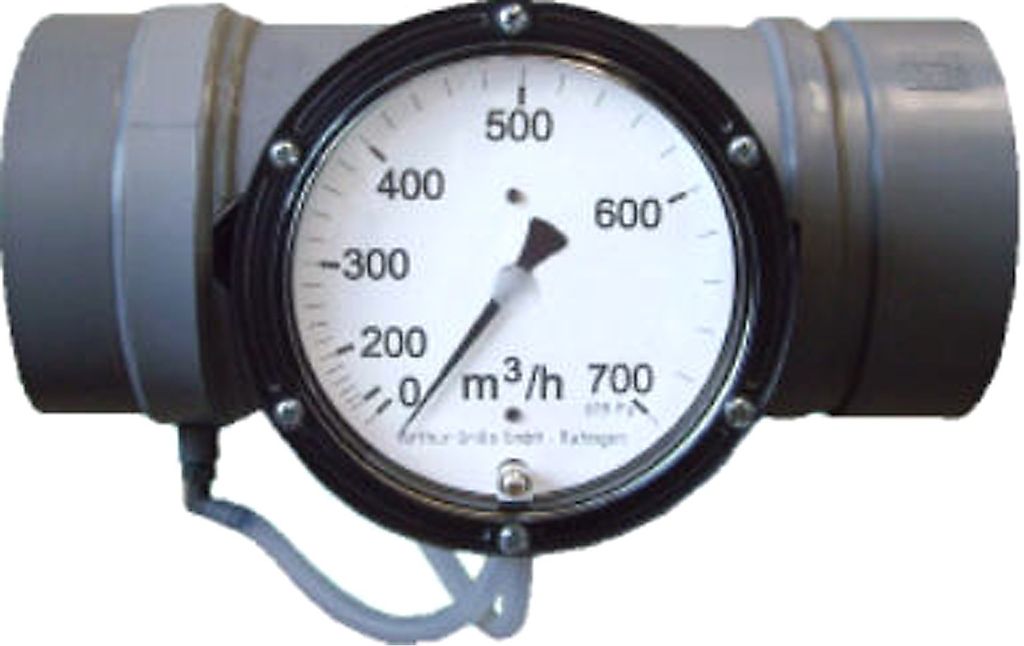

In diesem Beitrag wurde insbesondere die Niederdruck-Messung und Differenzdruckmessung erläutert. Höhere Druckbe-­reiche, z. B. ab 1 bar, werden in der Regel mitsogenannten Drucktransducer-Mess­geräten gemessen. Diese haben dann Keramik oderMetallsensoren. Der Einsatz dieser Geräte erfüllt nicht direkt vergleichbare Aufgaben. Abschließend wird noch auf die Luftmengenmessung hingewiesen. Gerade die hier beschriebenen Geräte werden in Luftmengen-Mess- und Über­wachungseinrichtungen erfolgreich eingesetzt. Bild 7 zeigt hierzu ein praxisnahes Beispiel. -
