EnEV 2014: Bei der Rohrdämmung bleibt (fast) alles beim Alten

Dämmniveau von Kälteverteilungsleitungen raumlufttechnischer Anlagen zu niedrig

Damit wird es auch keine Verschärfung des Dämmniveaus für Kälteverteilungsleitungen raumlufttechnischer Anlagen geben. Für eine effiziente Reduzierung der Wärmeverluste dieser energieintensiven Anlagen hätten jedoch größere Dämmdicken vorgeschrieben werden müssen.

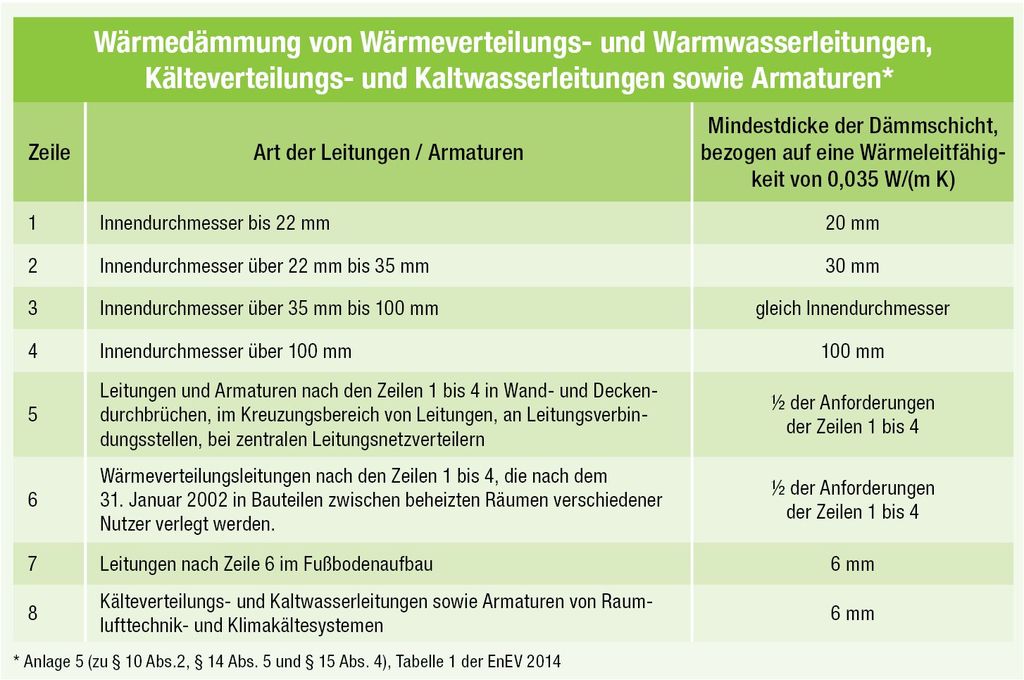

Da sich die bisherigen Regelungen zur Dämmung von Wärmeverteil- und Warmwasserleitungen aus der EnEV 2009 bewährt haben, bleiben sie ohne wesentliche Änderungen bestehen. In der Anlage 5 (zu §§ 10, 14 und 15), Tabelle 1 werden die Anforderungen (Dämmdicken) in Abhängigkeit des Rohrinnendurchmessers dargelegt. Daraus ergeben sich die bekannten Anwendungsbereiche: 100-Prozent-Dämmung (Zeile 1 bis 4), die sogenannte 50-Prozent-Dämmung (Zeile 5 und 6), Rohrdämmung im Fußbodenaufbau und die Dämmung von Kälteverteilungs- und Kaltwasserleitungen sowie Armaturen von Raumlufttechnik- und Klimakältesystemen. In der Zeile 6 wurden lediglich Leitungen von Zentralheizungen durch Wärmeverteilungsleitungen ersetzt. Darüber hinaus entfällt für Warmwasserstichleitungen die Längenangabe und die Anforderung wurde mit dem Hinweis auf einen Wasserinhalt von bis zu drei Litern in Einklang mit der DIN 1988-200 gebracht.

Anforderungsniveau von Kälteverteilungsleitungen zu gering

Nachdem mit der EnEV 2007 erstmals auch die Klimatechnik in der Energieeinsparverordnung berücksichtigt und die An­forderungen in der EnEV 2009 kon­kretisiert wurden, hatten Fachleute mit einer Erhöhung der geforderten Dämm­dicke für Kälteverteilungsleitungen gerechnet. Die Firma Armacell hatte bereits 2009 festgestellt, dass eine Dämmdicke von 6 mm weder zur Verminderung der Energieverluste noch zur Vermeidung von Tauwasser ausreicht. Bei der Planung kälte­technischer Anlagen sollten daher unbedingt größere Dämmdicken ausgeschrieben werden. Grundlage für die Berechnung optimaler Dämmdicken bietet die VDI 2055, Blatt 1 Wärme- und Kälteschutz von betriebstechnischen Anlagen in der Industrie und in der Technischen Gebäudeausrüstung. Im Vergleich zur Heizung- und Warmwasserbereitung verlangt die Erzeugung tiefer Temperaturen in kältetechnischen Anlagen einen bedeutend höheren Energie- und Kostenaufwand. Daher machen sich die etwas höheren Investitionskosten für ein höheres Dämmniveau in diesem Anwendungsbereich sehr schnell bezahlt.

Rohre dämmen ist Pflicht

Die Firma Armacell weist darauf hin, dass trotz vorgeschriebener Dämmpflicht leider noch immer zahlreiche Heizungsanlagen nicht oder nicht ausreichend gedämmt werden. Das führt zu hohen Energieverlusten und immer wieder zu Beschwerden und gerichtlichen Auseinandersetzungen. Bei den in der EnEV vorgeschriebenen Dämmdicken handelt es sich um gesetzliche Mindestanforderungen, die eingehalten werden müssen. Die Entwicklung der Energiepreise und der zwingend erforderliche, schonendere Umgang mit Energieressourcen rechtfertigen bereits heute Dämmdicken, die weit über diese Mindestanforderungen hinausgehen. Denn die Dämmung von Rohrleitungen, Armaturen, Rohrschellen etc. amortisiert sich bereits nach wenigen Monaten, wie mithilfe der VDI 2055 sehr einfach nachgewiesen werden kann.

Tipp: Mit dem Armacell EnEV-Rechner bietet Armacell eine kostenlose App, mit der die Dämmschichten gemäß EnEV und DIN 1988 blitzschnell direkt auf der Baustelle ermittelt werden können. Die mobile Anwendung steht im App Store und bei Google Play zum Download bereit. -
